  管件的基础知识(分类、标准名称等)

  定义

  管件(Pipe fitting)是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称。

  管件介绍

  钢制管件均为承压管件。根据加工工艺不同,分为四大类,即对焊类管件(分有焊缝和无焊缝两种)、承插焊和螺纹管件、法兰管件。

  常用分类

  管件的种类很多,这里根据用途、连接、材料、加工方式分类。

  按用途分

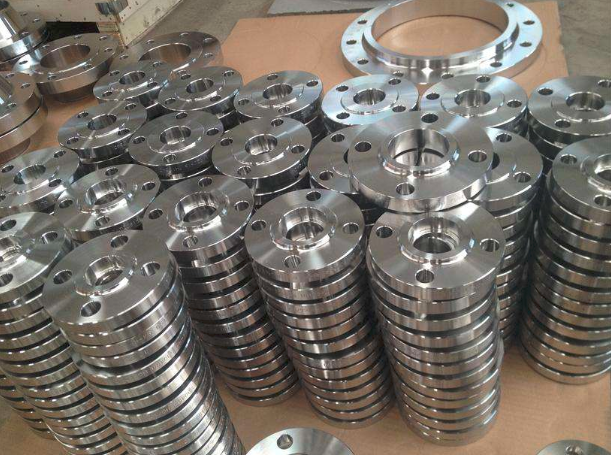

  1、用于管子互相连接的管件有:法兰、活接、管箍、夹箍、卡套、喉箍等

  2、改变管子方向的管件:弯头、弯管

  3、改变管子管径的管件:变径(异径管)、异径弯头、支管台、补强管

  4、增加管路分支的管件:三通、四通

  5、用于管路密封的管件:垫片、生料带、线麻,法兰盲板,管堵,盲板、封头、焊接堵头

  6、用于管路固定的管件:卡环、拖钩、吊环、支架、托架、管卡等

管件的基础知识(分类、标准名称等)

  按连接分

  1、焊接管件

  2、螺纹管件

  3、卡套管件

  4、卡箍管件

  5、承插管件

  6、粘接管件

  7、热熔管件

  8、曲弹双熔管件

  9、胶圈连接式管件

  按材料分

  1、铸钢管件: ASTM/ASME A234 WPB、WPC

  2、铸铁管件

  3、不锈钢管件:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

  ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

  ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

  低温钢:ASTM/ASME A402 WPL3-WPL 6

  高性能钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70

  铸钢,合金钢,不锈钢,铜,铝合金,塑料,氩硌沥,PVC,PPR、RFPP(增强聚丙烯)等。

  4、塑料管件

  5、PVC管件

  6 、橡胶管件

  7 、石墨管件

  8、锻钢管件

  9、PPR管件

  10、合金管件:ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

  11、PE管件

  12、ABS管件

  制作方法划分

  可分为推制、压制、锻制、铸造等。

  制造标准划分

  可分为国标、电标、船标、化标、水标、美标 、德标、日标、俄标等。

  它的曲率半径来分

  可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径,即R=1.5D;短半径弯头指它的曲率半径等于管子外径,即R=1.0D。(D为弯头直径,R为曲率半径)。   5.若按压力等级来分:大约有十七种,和美国的管子标准是相同的,有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD和XS两种。

  相关应用

  建材行业发展前景

  中国已经是世界上最大的建筑材料生产国和消费国。主要建材产品水泥、平板玻璃、建筑卫生陶瓷、石材和墙体材料等产量多年居世界第一位。同时,建材产品质量不断提高,能源和原材料消耗逐年下降,各种新型建材不断涌现,建材产品不断升级换代,沧州管道装备制造业基础雄厚。现有生产企业3200多家,其中规模以上(销售收入500万元以上)企业222家,从业人员12.4万人。主要产品有各种特钢、不锈钢、碳钢等多种口径的无缝钢管、低中高压锅炉管、石油钻探管等钢管;各种三通、四通、阀门、异径管等弯头管件;各种不锈钢法兰、锻造法兰;各种管架、仪表、石油防井喷器等管道配件;各种聚乙烯管、聚丙烯管等塑料管道,共16大类370多个品种3500多种规格。制造工艺主要采用热轧直缝焊、螺旋双面埋弧焊、锻打、锻压、中频推制、冷成型、热挤压等,管道最大加工直径2020毫米。产品广泛应用于市政、石油化工、西气东输、船舶及核电等工程领域,年设计加工能力2500万吨。2010年规模以上企业实现工业增加值130亿元,同比增长31.7%,占全部规模以上企业增加值的16.1%。沧州管道装备制造业正向“三上”(上规模、上水平、上装备)和“三高”(高端、高压、高附加值)的目标迈进,力促管道装备制造业能力达到3000万吨。沧州将成为国内外知名的“管道装备制造与研发基地”和“管道装备之都”。“十一五”规划基建投资已棋至中盘,公路、铁路等基础设施建设投资的爆发增长和普通民用建筑投资的平稳增长,使建筑行业正处在景气上行阶段。同时,在建设节能社会和国家加强自主创新能力的背景下,节能和技术创新主题将是行业的发展热点。

  相关标准

  国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外,还有日本JIS管法兰,但在石油化工装置中一般仅用于公用工程,而且在国际上影响较小。现将各国管法兰简介于下:

  1,以德国及原苏联为代表的欧洲体系管法兰

  2,美洲体系管法兰标准,以ANSI B16.5和ANSI B 16.47为代表

  3,英国和法国管法兰标准,两国各有两套管法兰标准。

  综上所述,国际上通用的管法兰标准可概括为两个不同的,且不能互换的管法兰体系:一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。

  IOS7005-1是国际标准化组织于1992年颁布的一项标准,该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

  关键标准包括以下分类

  现行国家标准

  GB/T10752-1995船用钢管对焊接头

  GB/T12772-1999排水用柔性接口铸铁管及管件

  GB/T 8803-2001 注射成型硬质聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)和丙烯腈-苯乙烯-丙烯酸盐三元共聚物(ASA)管件热烘箱试验方法

  GB/T 8802-2001 热塑性塑料管材、管件维卡软化温度的测定

  GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法

  GB/T 18474-2001 交联聚乙烯(PE-X)管材与管件交联度的试验方法

  GB/T 18475-2001 热塑性塑料压力管材和管件用材料分级和命名总体使用(设计)系数

  GB/T 18742.3-2002 冷热水用聚丙烯管道系统第3部分:管件

  GB/T 18991-2003 冷热水系统用热塑性塑料管材和管件

  GB/T 18993.3-2003 冷热水用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件

  GB/T 18998.3-2003 工业用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件

  GB/T 19228.3-2003 不锈钢卡压式管件用橡胶O形密封圈

  GB/T 19278-2003 热塑性塑料管材、管件及阀门通用术语及其定义

  GB/T 19473.3-2004 冷热水用聚丁烯(PB)管道系统第3部分:管件

  GB/T 12459-2005 钢制对焊无缝管件

  GB/T 19712-2005 塑料管材和管件聚乙烯(PE)鞍形旁通抗冲击试验方法

  GB 15558.2-2005 燃气用埋地聚乙烯(PE)管道系统第2部分:管件

  GB/T 13663.2-2005 给水用聚乙烯(PE)管道系统第2部分:管件

  GB/T 19806-2005 塑料管材和管件聚乙烯电熔组件的挤压剥离试验

  GB/T 19807-2005 塑料管材和管件聚乙烯管材和电熔管件组合试件的制备

  GB/T 19808-2005 塑料管材和管件公称外径大于或等于90mm的聚乙烯电熔组件的拉伸剥离试验

  GB/T 19809-2005 塑料管材和管件聚乙烯(PE)管材/管材或管材/管件热熔对接组件的制备

  GB/T 19810-2005 聚乙烯(PE)管材和管件热熔对接接头拉伸强度和破坏形式的测定

  GB/T 13401-2005 钢板制对焊管件

  GB/T 19993-2005 冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法

  GB/T 5836.2-2006 建筑排水用硬聚氯乙烯(PVC-U)管件

  GB/T 15819-2006 灌溉用聚乙烯(PE)管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求

  GB/T 20201-2006 灌溉用聚乙烯(PE)压力管机械连接管件

  GB/T 20207.2-2006 丙烯腈-丁二烯-苯乙烯(ABS)压力管道系统第2部分:管件

  GB/T 20674.2-2006 塑料管材和管件聚乙烯系统熔接设备第2部分:电熔连接

  GB/T 20674.1-2006 塑料管材和管件聚乙烯系统熔接设备第1部分:热熔对接

  GB/T 8801-2007 硬聚氯乙烯(PVC-U)管件坠落试验方法

  GB/T 21300-2007 塑料管材和管件不透光性的测定

  GB/T 21409-2008 玻璃设备、管道和管件检验、安装和使用的一般规则

  GB/T 21408-2008 玻璃设备、管道和管件15mm~150mm口径管道和管件的通用性和互换性

  GB/T 14383-2008 锻制承插焊和螺纹管件

  GB/T 13295-2008 水及燃气管道用球墨铸铁管、管件和附件

  GB/T 6567.3-2008 技术制图管路系统的图形符号管件

  GB/T 22051-2008 交联聚乙烯(PE-X)管用滑紧卡套冷扩式管件

  GB/T 6567.5-2008 技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法

  GB/T 11618.1-2008 铜管接头第1部分:钎焊式管件

  GB/T 12772-2008 排水用柔性接口铸铁管、管件及附件

  GB/T 3420-2008 灰口铸铁管件

  GB/T 11618.2-2008 铜管接头第2部分:卡压式管件

  GB/T 23241-2009 灌溉用塑料管材和管件基本参数及技术条件

  GB/T 23682-2009 制冷系统和热泵软管件、隔震管和膨胀接头要求、设计与安装

  GB/T 24452-2009 建筑物内排污、废水(高、低温)用氯化聚氯乙烯(PVC-C)管材和管件

  GB/T 17457-2009 球墨铸铁管和管件水泥砂浆内衬

  GB/T 24596-2009 球墨铸铁管和管件聚氨酯涂层

  GB/T 24672-2009 喷灌用金属薄壁管及管件

  GB/T 5135.19-2010 自动喷水灭火系统第19部分:塑料管道及管件

  GB/T 26002-2010 燃气输送用不锈钢波纹软管及管件

  GB/T 26120-2010 低压不锈钢螺纹管件

  GB/T 26081-2010 污水用球墨铸铁管、管件和附件

  GB 26255.2-2010 燃气用聚乙烯管道系统的机械管件第2部分:公称外径大于63mm的管材用钢塑转换管件

  GB 26255.1-2010 燃气用聚乙烯管道系统的机械管件第1部分:公称外径不大于63mm的管材用钢塑转换管件

  GB/T 26500-2011 氟塑料衬里钢管、管件通用技术要求

  GB/T 19228.2-2011 不锈钢卡压式管件组件第2部分:连接用薄壁不锈钢管

  GB/T 19228.1-2011 不锈钢卡压式管件组件第1部分:卡压式管件

  GB/T 27684-2011 钛及钛合金无缝和焊接管件

  GB/T 27891-2011 碳钢卡压式管件

  行业标准

  1)《钢制对焊无缝管件》GB/T 12459—2005

  2)《钢板制对焊管件》GB/T 13401—2005

  3)《电站钢制对焊管件》DL/T 695—1999

  SH 3408  钢制对焊无缝管件

  SH 3409  钢板制对焊管件

  SH 3410  锻钢制承插焊管件

  HGJ514-87碳钢、低合金钢无缝对焊管件

  CJ/T 321-2010 铝合金衬塑复合管材与管件

  美国管件标准

  ASME/ANSI B16.9 工厂制造的无缝钢管制对焊管件

  ASME/ANSI B16.11 承插焊和螺纹锻造管件

  ASME/ANSI B16.28 钢制对焊小半径弯头和回头弯

  ASME B16.5 管法兰和法兰配件

  MSS SP-43 锻制不锈钢对焊管件

  MSS SP-83 承插焊和螺纹活接头

  MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座

  ASME B16.3-1998可锻铸铁螺纹管

  管道标准大全

  1 原劳动部[1996]140号文压力管道安全管理与监察规定*

  2 国质检锅[2002]235号文压力容器压力管道设计单位资格许可和管理规则

  3 质技监局锅发[1999]143号文 关于加强液化石油气站安全监察与管理的通知

  4 质技监锅字[1999]59号 关于贯彻《关于加强液化石油气站安全监察与管理的通知》有关问题的意见

  5 原劳动部[1996]276号文 蒸汽锅炉安全技术监察规程 *

  6 原劳动部[1997]74号文 热水锅炉安全技术监察规程 *

  7 原劳动部[1993]356号文有机热载体炉安全技术监察规程 *

  8 质技监局锅发[1999]154号文压力容器安全技术监察规程 *

  9 GB4962-1985 氢气使用安全技术规程

  10 GB6222-1986工业企业煤气安全规程

  11 GB11984-1989氯气安全规程

  12 GB13348-1992 液体石油产品静电安全规程

  13 SY6186-1996 石油天然气管道安全规程

  14 SY5737-1995 石油管道输送安全规定

  15 DL/T561-95 火力发电厂水汽化学监督导则

  16 DL/T709-1999 压力钢管安全检测技术规程

  防火、卫生及环保类

  1 GB50160-92(1999年局部修订条文)石油化工企业设计防火规范 *

  2 GB5044-1985 职业接触性毒物危害程度分级 *

  3 GBJ16-87(2001年局部修订条文) 建筑设计防火规范

  4 GBJ73-84洁净厂房设计规范

  5 GB/T3840-1991 制定地方大气污染物排放标准的技术原则和方法

  GB16297-1996大气污染物综合排放标准

  6 GB50058-1992 爆炸和火灾危险环境电力装置设计规范 *

  GB50084-2001自动喷水灭火系统设计规范

  7 GB50183-1993原油和天然气工程设计防火规范

  8 GB50187-1993 工业企业总平面设计规范 ×

  GB50338-2003固定消防炮灭火系统设计规范

  9 HG20532-1993 化工粉体工程安全卫生设计规定

  10 HG20571-1995 化工企业安全卫生设计规定 ×

  11 HG20667-1986 化工建设项目环境保护设计规定HGJ6×

  12 HG/T20687-1989 化工企业爆炸和火灾危险环境电力设计规程 HGJ21×

  13 SH3024-1995 石油化工企业环境保护设计规范 ×

  14 SH3047-1993 石油化工企业职业安全卫生设计规范 [1]

  管道连接结构类

  1 GB/T1415-1992 米制锥螺纹

  2 GB/T7306.1~.2-2000 用螺纹密封的管螺纹

  3 GB/T7307-2001 非螺纹密封的管螺纹

  4 GB/T12716-2002 60o密封管螺纹

  5 GB/T985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸

  6 GB/T986-1988 埋弧焊焊缝坡口的基本形式和尺寸

  7 GB/T324-1988 焊缝符号表示法

  8 HG/T3204-1981石墨管螺纹系列 [1]

  工程设计标准

  通用标准类

  1 GB13-86(97版) 室外给水设计规范

  2 GB14-87(97版) 室外排水设计规范

  3 GB150-1998 钢制压力容器

  4 GB50028-1993(2002年版) 城镇燃气设计规范 98修订

  5 GB50030-1991 氧气站设计规范 ×

  6 GB50031-1991 乙炔站设计规范 ×

  7 GB50041-1992 锅炉房设计规范 ×

  8 GB50049-1994 小型火力发电站设计规范

  9 GB50156-2002 汽车加油加气站设计与施工规范

  10 GB50177-1993 氢氧气站设计规范 ×

  11 GB50195-1994 发生炉煤气站设计规范 ×

  12 GB50251-2003输气管道工程设计规范

  13 GB50253-2003 输油管道工程设计规范

  14 GB/T50265-1997 泵站设计规范 ×

  15 GB50316-2000工业金属管道设计规范

  16 GB50029-2003 压缩空气站设计规范

  17 GB50074-2002石油库设计规范GBJ74

  18 HG20695-1987 化工管道设计规范 HGJ8

  19 HG20519-1992 化工工艺设计施工图内容和深度统一规定

  20 HG20546-1992 化工装置设备布置设计规定 *

  21 HG/T20549-1998 化工装置管道布置设计规定 *

  22 HG/T20645-1998 化工装置管道机械设计规定 *

  23 HG/T20646-1999 化工装置管道材料设计规定 *

  24 HG20581-1998 钢制化工容器材料选用规定

  25 HG20582-1998 钢制化工容器强度计算规定

  26 SHJ9-89 石油化工企业燃料气系统和可燃性气体排放系统设计规范

  27 SH3011-2000 石油化工工艺装置设备布置设计通则

  28 SH3012-2000 石油化工管道布置设计通则

  29 SH/T3041-2002 石油化工管道柔性设计规范

  30 SH3007-1999 石油化工企业储运系统罐区设计规范 SHJ7

  31 SH3034-1999 石油化工给水排水管道设计规范 SHJ34

  32 SH3059-1994 石油化工企业管道设计器材选用通则

  33 SY/T0015.1~.2-1998 原油和天然气输送管道穿跨越工程设计规范

  34 SY/T0075-2002 油罐区防火堤设计规范

  34 SYJ13-86 原油长输管道工艺及输油站设计规范

  35 SYJ14-85 原油长输管道路线设计规范

  36 SY/T0325-2001 钢质管道穿越铁路和公路推荐做法

  37 SY/T0518-2002 油气管道钢制对焊管件设计规程

  38 SY/T10043-2002 泄压和减压系统指南

  39 SY/T10044-2002 炼油厂压力泄放装置的尺寸确定、选择和安装的推荐做法

  DL5000-1994火力发电厂设计技术规范

  36 DL/T5054-1996 火力发电厂汽水管道设计技术规定

  37 SDGJ6-90 火力发电厂汽水管道应力计算技术规定

  38 CJJ34-2002 城市热力网设计规范

  噪声控制、防静电、隔热、防腐、抗震、夹套类

  1 GBJ44-82 室外煤气热力工程设施抗震鉴定标准

  2 GBJ87-85工业企业噪声控制设计规范*

  3 GB/T4272-1992 设备和管道保温技术通则

  4 GB7231-1987 工业管路的基本识别色和识别符号

  5 GB/T8175-1987 设备和管道保温设计导则

  6 GB/T8923-1988 涂装前钢材表面锈蚀等级和除锈等级

  7 GB/T11790-1996 设备和管道保冷技术通则

  8 GB12158-1990 防止静电事故通用导则

  GB12348-1990工业企业厂界噪声标准

  GB12801-1991 生产过程安全卫生要求总则

  9 GB/T15586-1995 设备和管道保冷设计导则

  10 GB50264-1997 工业设备及管道绝热工程设计规范

  11 HG20503-1992 化工建设项目噪声控制设计规定 *

  12 HG20560-1994 化工工艺防静电设计导则

  13 HG/T20675-1990 化工企业静电接地设计规程 HGJ28

  14 HG/T20679-1990 化工设备、管道外防腐设计规定 HGJ34

  15 HG25043-1991 管道涂色规定

  17 SH3022-1999 石油化工企业设备与管道涂料防腐设计与施工规范 SHJ22

  18 SHJ39-91 石油化工企业非埋地管道抗震设计通则

  19 SHJ40-91 石油化工企业蒸汽伴管及夹套管设计规范

  20 SHJ43-91 石油化工企业设备与管道表面涂色和标志

  21 SH3010-2000 石油化工企业设备和管道隔热设计规范

  22 SH3097-2000 石油化工静电接地设计规范

  23 SYJ7-84 钢制管道及储罐防腐蚀工程设计规范

  24 SYJ8-84 埋地钢质管道石油沥青防腐涂层技术标准

  25 SY0007-1999 钢制管道及储罐
